Разгон процессора посредством повышения частоты FSB

Выбор тактовой частоты процессорной шины осуществляется средствами BIOS Setup. Тактовую частоту шины процессора удалось повысить до 115 МГц. Результаты разгона процессора посредством увеличения частоты процессорной шины FSB представлены в следующей таблице и диаграммах (рис. 18.65-18.66).

Разгон процессора Athlon (материнская плата Abit KT7)

Частота процессора = Частота шины х множитель		CPUmark99		FPU WinMark
700= 100x7		64,7		3810
770= 110x7		71,2		4190
784=112x7		72,5		4270

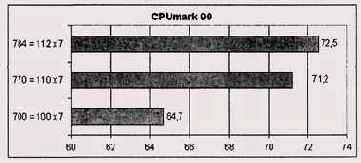

Рис. 18.66. Результаты тестирования CPUmark 99 (разгон изменением частоты шины)

Разгон процессора посредством изменения множителей

Как известно, частотный множитель у процессоров AMD Athlon (Thunderbird) зафиксирован. Однако материнская плата Abit KT7 относится к тем платам, которые обеспечивают возможность его изменения. Несмотря на то, что с некоторого момента фирма AMD ограничила данную возможность, перерезая мостики L1 на поверхности корпуса процессора, в используемом экземпляре процессора эти мостики были замкнуты.

Таким образом данный экземпляр процессора AMD Athlon (Thunderbird) не нуждался в процедуре восстановления мостиков L1, что можно проследить на рис. 19.76.

Рис. 18.67. Мостики на процессоре Athlon

Следует отметить, что выбор параметров разгона выполняется средствами BIOS Setup в SoftMenu. Результаты разгона, а также выбранные режимы представлены в следующей таблице и диаграммах (рис. 18.67, 18.68).

Разгон процессора Athlon (материнская плата Abit KT7)

Частота процессора = Частота шины х множитель		CPUmark 99		FPU WinMark
700= 100x7		64,7		3810
800=100x8		71,8		4350

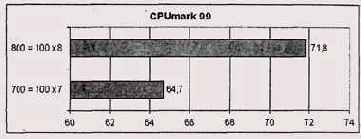

Рис. 18.69. Результаты тестирования CPUmark 99 (разгон посредством изменения множителя)

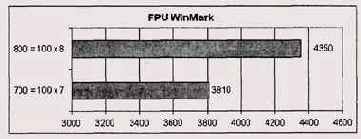

Рис. 18.70. Результаты тестирования FPU WinMark (разгон посредством изменения множителя)

Разгон посредством изменения множителя и частоты шины

Необходимо отметить, что максимальные уровни производительности достигаются выбором оптимальных значений для тактовой частоты шины процессора при соответствующих значениях частотных множителей, т. е. при комбинированном разгоне.

Далее, в следующих таблицах и диаграммах (рис. 19.79, 19.80), представлены данные по разгону процессора AMD Athlon 700. Несмотря на то, что процессор Athlon 700 удалось разогнать лишь до частоты 825 МГц, в результате было достигнуто существенное повышение производительности системы.

Разгон процессора Athlon (материнская плата Abit KT7)

Частота процессора = Частота шины х множитель	CPUmark 99	FPU WinMark
700 = 1 00 х 7	64,7	3810
770 = 1 1 0 х 7	71,2	4190
784= 112x7	72,5	4270
800= 100x8	71,8	4350
824=103x8	74,5	4490
825=110x7,5	75,4	4490

Рис. 18.71. Результаты тестирования CPUmark 99 (комбинированный разгон)



Рис. 19.72. Результаты тестирования FPU WinMark (комбинированный разгон)

Напряжения и температура при разгоне процессора Athlon (плата Abit KT7)

Частота процессора = = Частота шины х множитель	Напряжение, В	Температура,°С
700 = 100x7	1,7	44
800 = 1 00 х 8	1,75	45
824 = 103x8	1,8	49
825=110x7,5	1,8	49

Разгон процессора Athlon (материнская плата Abit KT7)

Параметры	Напряжение, В	POST	Windows	WinBench
800 = 100x8	1,7	Ok	Halt	-
800 = 100x8	1,725	Ok	Ok	Halt
800 = 100x8	1,75	Ok	Ok	Ok
840 = 105x8	1,8	No	-	-
840 = 112x7,5	1,8	No	-	-
